产品介绍
NanoVNA-F_V2便携式矢量网络分析仪是在NanoVNA-F的基础上开发的新一代产品，采用4.3寸IPS液晶显示屏和铝合金机壳，标配5000mAh大容量锂电池，续航时间可达7小时，支持触屏和侧边按键操作，支持中英文界面。该产品的设计基于edy555的NanoVNA和OwOcomm的S-A-A-V2，并在前一代产品NanoVNA-F的基础上做了软件的深度优化，操作界面兼容NanoVNA-F，测量范围扩展至3GHz，动态范围更大，测量更精确，操作更便捷。
NanoVNA-F_V2硬件功能包括并不限于如下改进:
1、4.3寸IPS液晶显示屏，分辨率800*480，超宽可视角度，长时间使用不伤眼睛；
2、全铝合金机壳，坚固耐用，有效屏蔽电磁干扰，确保测量精度；
3、机身尺寸125mm*75mm*20mm，小巧便携；
4、射频接口为SMA，方便连接各类被测件；
5、5000mAh大容量锂电池，续航时间可达7小时；
6、全触屏设计，同时设计有3个侧边按键，操作灵活便捷；
7、支持中文和英文界面；
8、优化的UI设计，方便用户进行测量操作；
9、支持屏幕亮度调节；
10、可通过虚拟U盘方式升级固件，无需编程器，通过附赠的USB Type-c数据线即可升级固件；

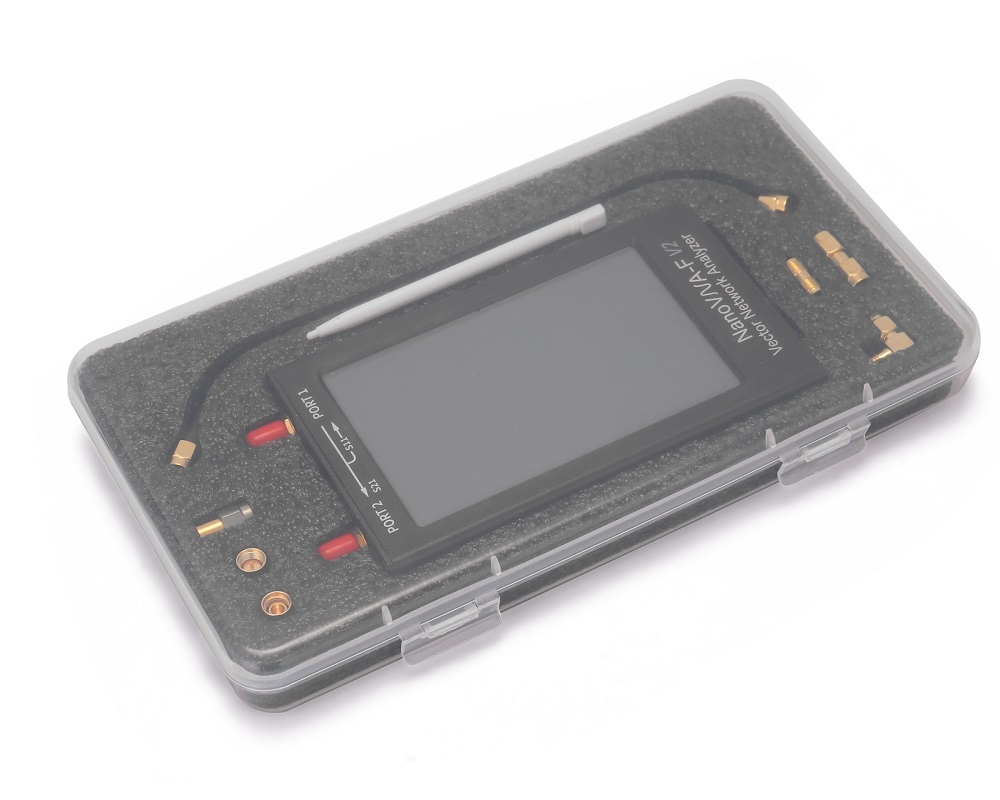

11、标配高质量校准件和RG405稳相电缆，确保校准准确度；
12、设计有USB电源输出接口，可支持5V/1A电源输出；
13、采用2A大电流充电IC，充电时间更短；
14、配套上位机软件，上位机支持中文和英文界面；
15、可通过上位机截屏，获取设备端的屏幕图像；

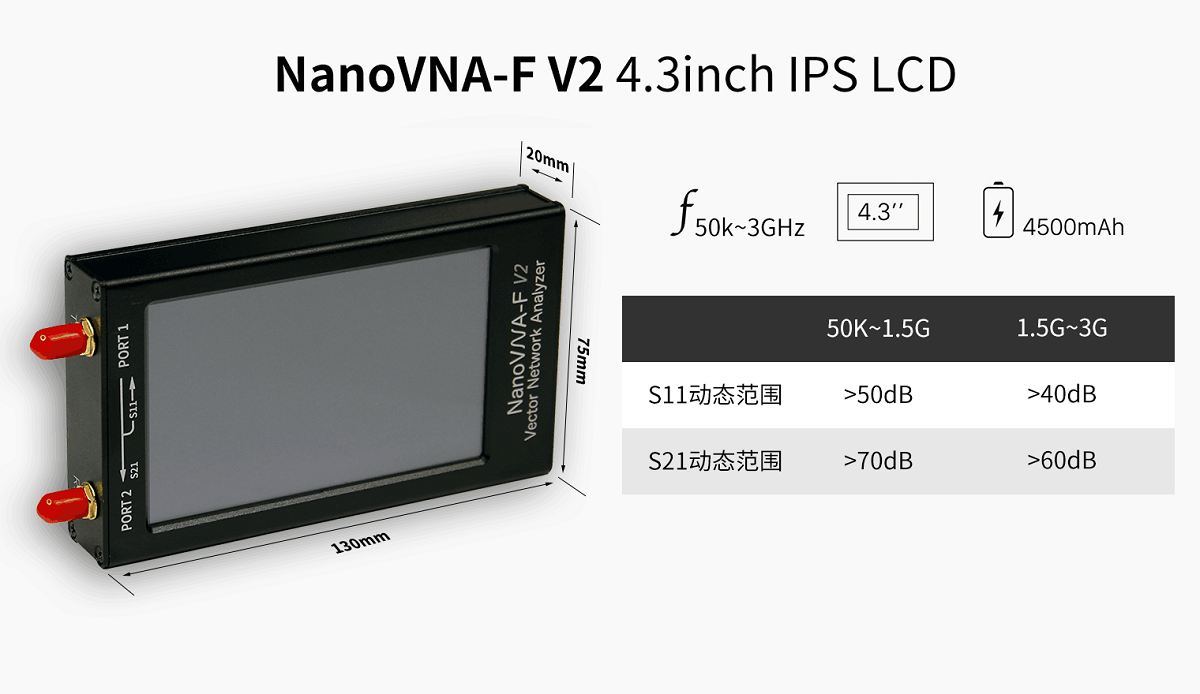

产品指标
射频输出：-9dBm（Max）
电源消耗：4500mAh/3.7V电池
校准点数量：301
频率范围：50kHz~3GHz
S21动态范围：70dB(1.5GHz),60dB(3GHz)
S11动态范围：50dB(1.5GHz),40dB(3GHz)
显示：4.3寸IPS TFT(800x480)
输出能力：5V/1A
USB接口：USB Type-C
扫描点数量：301
标记点数量：4
校准结果存储：5组

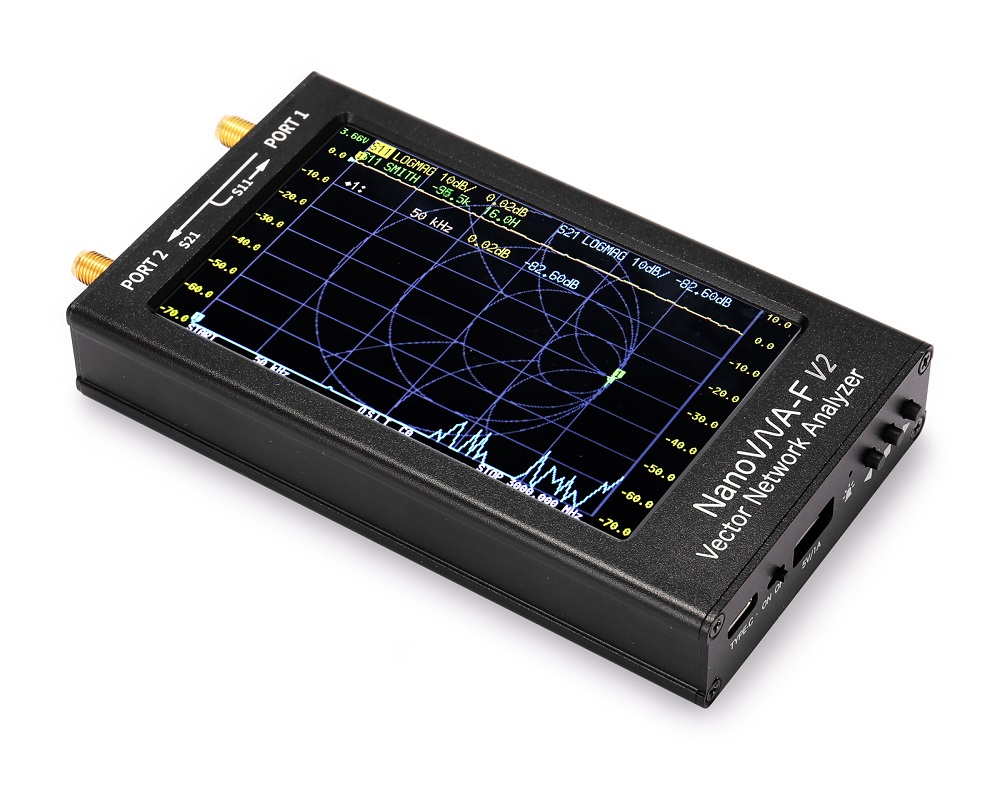

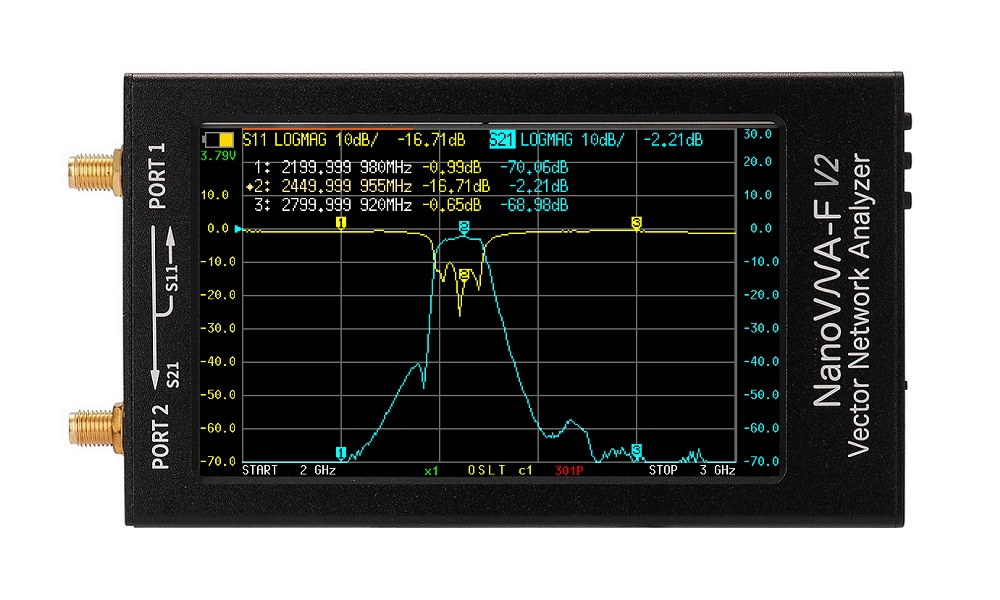

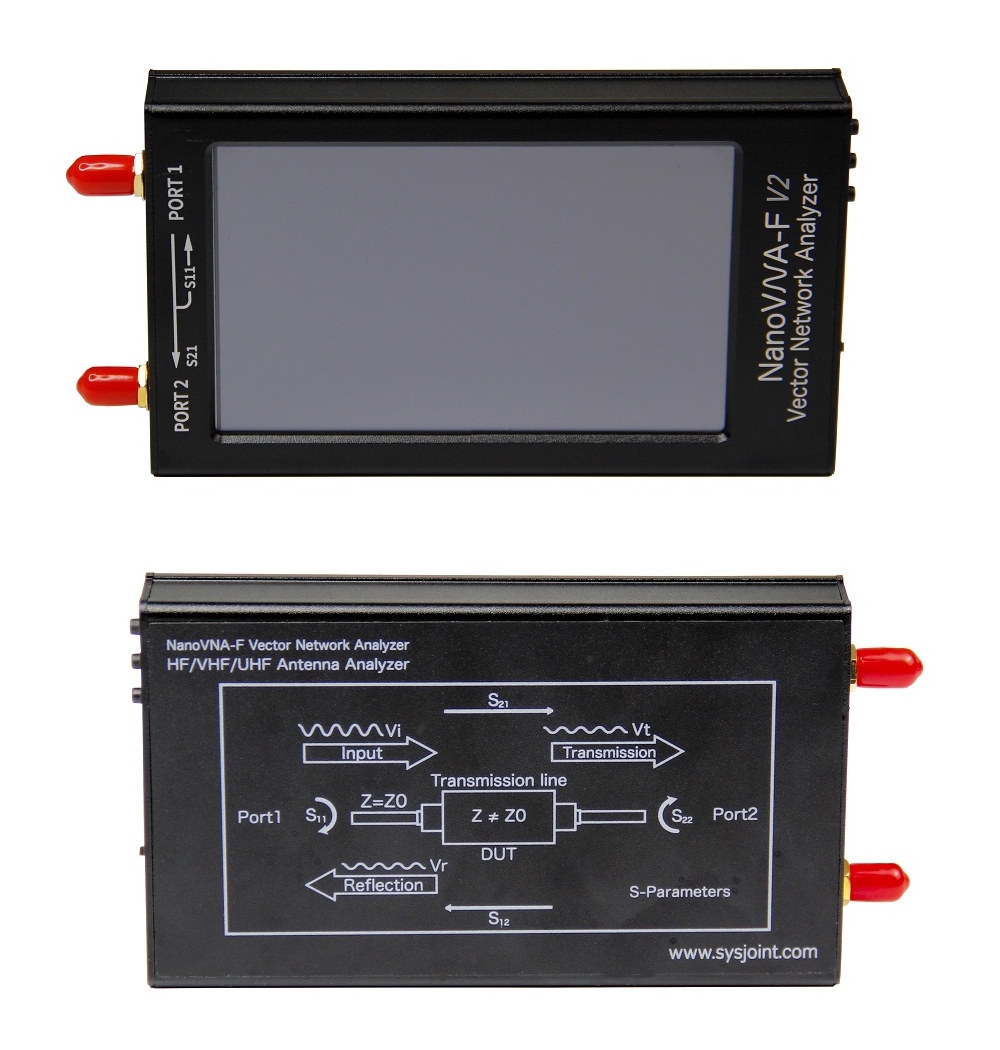

产品外观
上位机软件
NanoVNA-Saver-0.6.2
使用说明
NanoVNA-F V2 便携式矢量网络分析仪用户手册 V2.0.pdf
NanoVNA-F V2快速入门指南0.3.0.pdf
UG102C_NanoVNA-FV2便携式矢量网络分析仪快捷操作指导书Rev_A.pdf
历史版本固件
NanoVNA-F_V2_App_v0.5.0.zip
1. 最大扫描点数增加至301点
2. 修复了中心/扫宽模式下直接设定Marker频率的bug；
3. 调整了夜间模式下回调/保存菜单栏的频率数字颜色；
-------------------------------------------------------------------------------------
NanoVNA-F_V2_App_v0.4.0.zip
1. 修复了S21数值显示为“nan”的bug；
2. 修正群延迟符号，降低群延迟迹线噪声；
3. 当仅需测量S11时，S21通道会自动关闭，扫描速度提高到150点/秒;
4. 支持夜间模式：将“dark_mode.txt”复制到NanoVNA-FV2的虚拟U盘根目录；
5. 添加电池电量图标；
6. 控制台命令优化‘save’或‘recall’命令无参数时，打印所有回调/保存槽位的频率范围；
7. 简化频率范围数值显示方式；
-------------------------------------------------------------------------------------
NanoVNA-F_V2_App_v0.3.2.zip
1. 长按中间按键可快速设置marker频率；
2. 支持史密斯R+jx和R+L/C两种格式同时显示；
3. 调整了RF输出功率，避免因混频器输入过载导致测量结果有误差;
4. 修复了最值搜索的bug；
5. 更改字体；
-------------------------------------------------------------------------------------
NanoVNA-F_V2_App_v0.3.0.zip
1. UI优化：菜单样式优化；
2. 优化菜单结构，操作更便捷；
3. 改善了高频段的测量噪声；
4. 参考位置可设置为负数；
5. 修复已知的bug；
-------------------------------------------------------------------------------------
NanoVNA-F_V2_App_v0.2.4.zip
1. 修复了电延迟输入异常的bug；
2. 兼容适配上位机软件 nanovna_saver 0.3.8；
3. 可通过上位机或串口命令工具更改扫描点数；
4. 修复了来自0.2.2固件snp文件格式异常的问题；
-------------------------------------------------------------------------------------
NanoVNA-F_V2_App_v0.2.2.zip
1. 修复了在低频率下个别频点扫描结果异常的bug；
2. 140MHz以下频段可设置1Hz的扫描频点间隔；
3. 新增品质因子迹线格式；
4. 支持阻抗匹配显示；
-------------------------------------------------------------------------------------
NanoVNA-F_V2_App_v0.2.1.zip
1. 可在回调/保存菜单上自动显示频率范围；
2. 史密斯数值显示格式默认为R+Xj；
3. 可关闭标记点拖动;
4. 当迹线位于画面最顶端时，自动翻转标记点；
5. 修复了在nanovna-saver中无法使用分段扫描的bug；
-------------------------------------------------------------------------------------
NanoVNA-F_V2_App_v0.2.0.zip
1. 扫描点数最大支持201点；
2. 支持本地snp文件保存；
3. 增加信号发生器功能，输出功率可调;
4. MarkTable可以在屏幕上自由拖动；
5. 增加快捷方式，可快速设置通道、格式、刻度；
6. 新增显示格式：实部、虚部、电阻、电抗；
7. 开机界面可显示用户自定义信息（最多50个ASCII字符）；
-------------------------------------------------------------------------------------
NanoVNA-F_V2_App_v0.1.0.zip
1. 扫描时间缩短50%，达到1.5秒/101点；
2. 支持TDR功能；
3. 可快速设置起止频率;
4. 可快速设置刻度；
5. BUG修复；
-------------------------------------------------------------------------------------
